リニューアル＆中古機械

汎用型彫り放電加工機 ①JEM-25A ②ニューレトロFN3 ③ニューレトロFN2B ④レトロフィットシステム ⑤圧延ロール刻印用放電加工機 ⑥三協EG製小型放電加工機の修理請けます

汎用型彫り放電加工機
DＭR30/PG-250型

日本放電技術社製

● 本体は中古リニューアル

● 電源は新規。30A

● 加工槽：750*450*350ｍｍ

● ストローク：ｘ300/ｙ250/ｚ150＋225ｍｍ

● 電極懸垂重量：50ｋｇ
● 置き場：東大阪

---

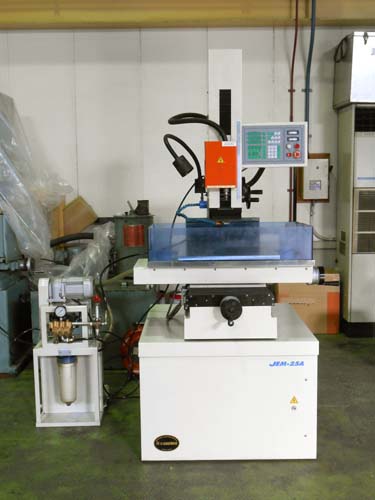

高速細穴放電加工機
ＪＥＭ-25Ａ

0.3~3mmの電極に対応
イオン交換水で加工できる汎用機

● Ｘ Ｙ Ｚ軸カウンターを標準装備 ● チャック交換の手間いらず ● 明るいハロゲンランプを装備 ● 特殊加工液不要のステンレステーブル ● コンパクトな加工液の循環装置

型　　　式	JEM-25A
機械本体寸法 (W×D×H)	900×930×2100mm
テーブル寸法 (W×D)	450×200mm
X軸ストローク	300mm
Y軸ストローク	200mm
Z軸ストローク	370mm
電極ガイドストローク	100m
XY軸リニアスケール	0.005mm/DIV
加工ワーク最大重量	100kg
使用可能電極径	φ0.2～φ3.0
最大加工電流	25A
加工液容量	20L
使用加工液	純水
XY軸デジタルカウンタ	標準装備
Z軸デジタルカウンタ	標準装備
機械本体重量	500kg

---

型彫放電加工機
FINEニューレトロ　ＦＮ3型

型　　　式	FINE New Retro FN3
加工槽寸法	900mm(W)×500mm(D)×300mm(H)
テーブル寸法 (W×D)	600mm(W)×300mm(D)
X軸ストローク	320mm
Y軸ストローク	220mm
Z軸ストローク	電極150mm　ヘッド200mm
テーブル上面から電極取付け面までの距離	200～550mm
電極最大重量	30Kg
加工ワーク最大重量	600Kg
最大加工電流	30A
加工液タンク容量	260l
機械本体重量	1050Kg

---

汎用型彫放電加工機
sodickニューレトロ　ＦＮ2Ｂ型


機械本体、点検整備済
Ｚ軸サーボモーター新品取替
「ＰＧ250型」旧電源廃棄
日本放電技術社の新型電源搭載
超硬回路付き　30Ａ

---

レトロフィットシステム

ＪＤ－５０Ｅ仕様/日本放電技術社製

最大加工電流	５０Ａ
加工層	760*490*360mm
テーブル寸法	600*360
X.Yｽﾄﾛｰｸ	300*200
主軸ｻｰﾎﾞｽﾄﾛｰｸ	200
ﾍｯﾄﾞ上下ｽﾄﾛｰｸ	190
電極重量	50kg
ﾜｰｸ重量	500kg
油貯蔵ﾀﾝｸ	200㍑
機械重量	1200kg
機械寸法	1420*1530*2350
製造	2008年

＜特徴＞
　①汎用機なので使勝手が良い
　②機械一体構造なのでスペースをとらない
　③６か月保証付き
　　　　　　　　　　　　　　　

---

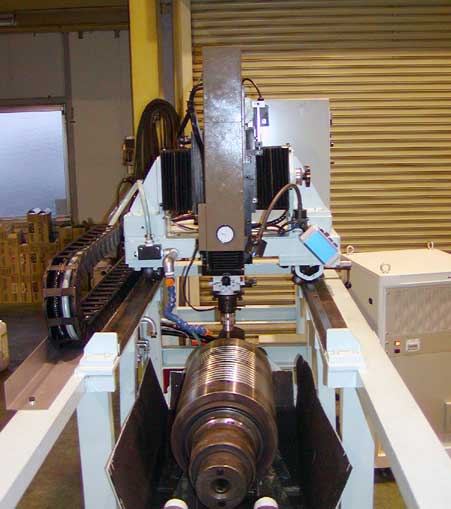

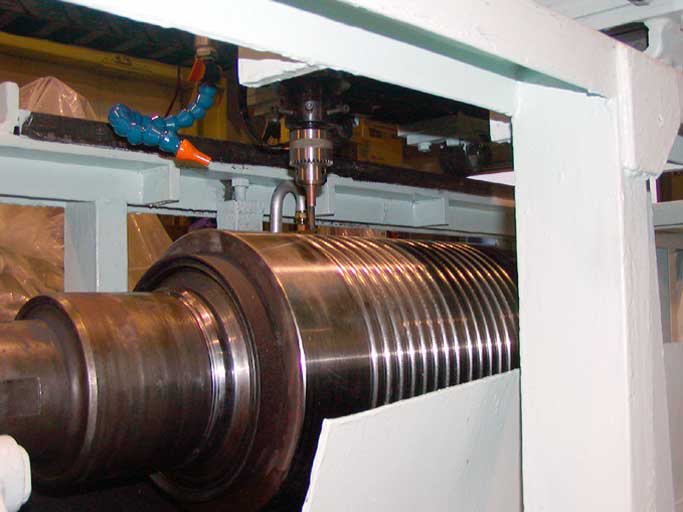

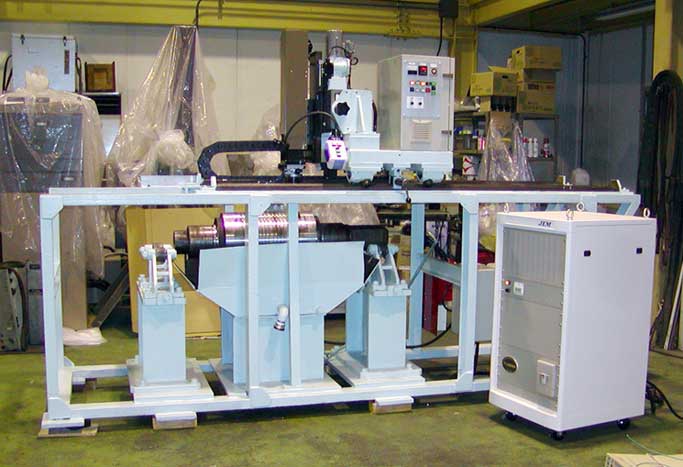

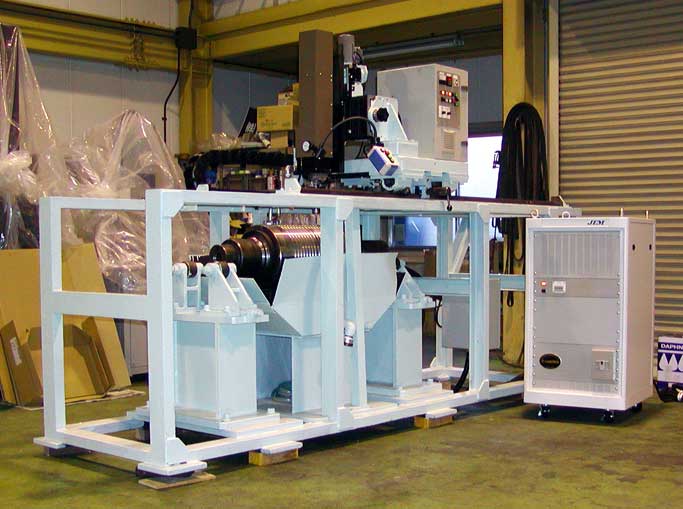

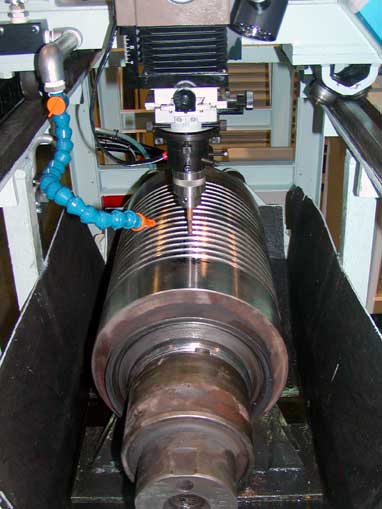

圧延ロール刻印用放電加工機

リニューアル改造工事例①

老朽化した既存の圧延ロール刻印用放電加工機をオーバーホールし、

弊社オリジナルの電源装置を取り付けてリニューアルいたします。

加工内容に応じて電源容量や仕様をカスタマイズいたしますので気軽にご相談ください。

　　

　　

リニューアル改造工事例②

・1968年製機械をリニューアルしました。

・放電加工機本機はクリーニングのみ実施。

・電源と操作ユニットを最新式に交換。

・工期⇒30日程度。

　　　　　　　　　　　　　　　　　　　　　　　　　

---

---

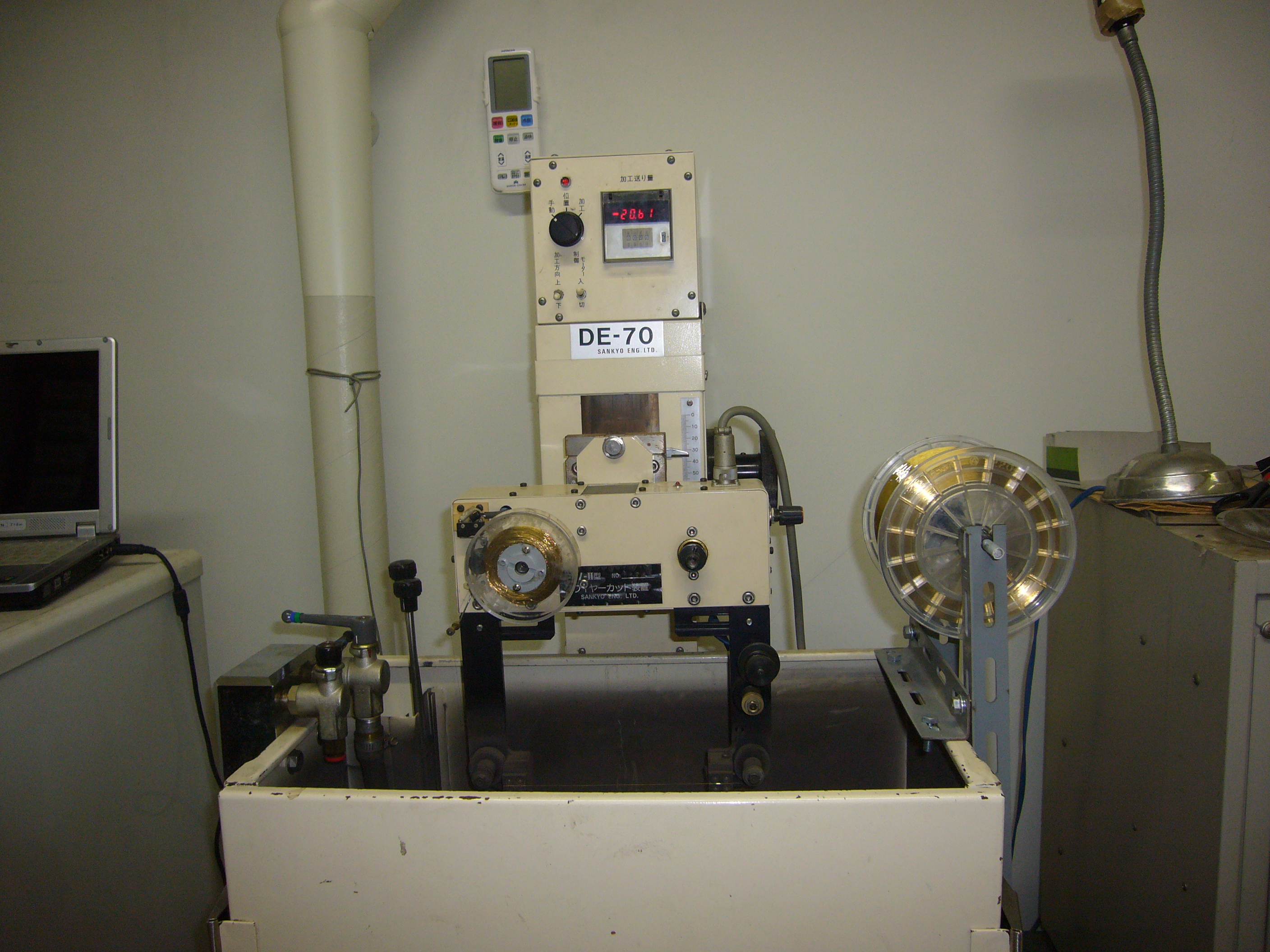

三協EG小型放電加工機の修理請けます


三協EG社から業務の委託を受け修理可能と成りました
既に休止状態の装置、故障中の装置も調査の上、修理いたします














　　　　　　　　　　　　　　　　　　　　　　　　　

---
